下水道用ポリエチレン管 JSWAS K-14(PA-11)

下水道用ポリエチレン管 JSWAS K-14

地形やシステムを選ばない下水道用ポリエチレン管。

1. 耐震管路には可とう性。

地震による地盤変位に対応するために下水道ラインには可とう性が求められます。
下水道用ポリエチレン管は高い可とう性によって耐震ラインが構築できます。

2003年 宮城県北部連続地震でも被害ゼロの実績

ポリエチレン管の確かな耐震性が証明されました。

宮城県北部連続地震の状況

地震で崩壊した家屋

地震で崩壊した家屋

宮城県北部連続地震の状況

管破損なし
ポリエチレン管の埋設道路
(沈下・崩壊)

地震で崩壊した家屋

塩ビ圧送管+可とう継手破損部

宮城県北部連続地震の状況

管破損なし
ポリエチレン管の橋梁添架部

2. 一体管路の構築にEF接合。

接合部には電熱により接合を行う電気融着接合(EF接合)を採用。
管と継手が一体化しているため、地盤変位時の水密性も万全です。

地震で崩壊した家屋

EF接合のメカニズム

3. 多彩なシステムに対応。

下水道整備の効率化のために注目されている、真空式や圧力・圧送式・急傾斜下水道システムの管材として下水道用ポリエチレン管は最適です。

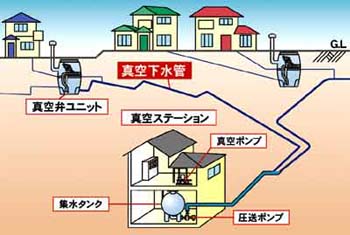

真空式下水道収集システム

真空式下水道収集システム

平坦で住居の少ない地域に、浅埋設での布設を可能にするシステム。
気密性が求められる管路にEF接合が威力を発揮します。

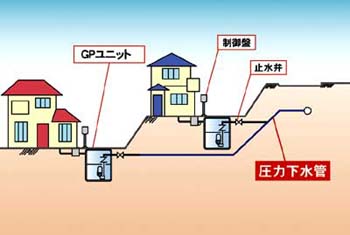

圧力式下水道収集システム

圧力式下水道収集システム

起伏のある地形で汚水を圧送するシステム。
丘陵地や橋梁部での管路布設に最適です。

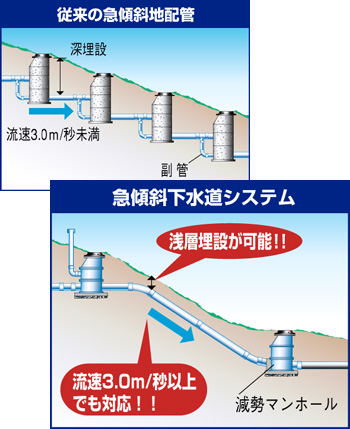

急傾斜下水道システム

急傾斜下水道システム

急傾斜地での配管システム。
従来、階段状にマンホールを設置していた山間部での配管も、斜面に沿って一直線のシンプルな配管が可能。
布設コスト縮減と工期短縮を実現します。

さらに、こんなメリットがあります。

  • 耐食性に優れています。
    硫化水素や工場廃水にも全く侵されることがなく、長いライフサイクルを提供します。
  • 浅層埋設・車道下埋設にも安心の耐衝撃性です。
  • 施工が簡単・スピーディです。

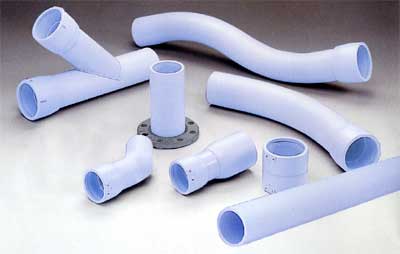

PA-11規格 (JSWAS K-14)

※品揃えにつきましては会員メーカーにお問い合わせください。

プレーンエンド直管

プレーンエンド直管

サイズ:50-J~300

片受け直管

片受け直管

サイズ:75~250

両受け直管

両受け直管

サイズ:75~250

カラー

カラー

サイズ:50-J~300

曲管(11 1/4度、22 1/2度、45度)

曲管(11 1/4度、22 1/2度、45度)

サイズ:50-J~300

S字曲管

S字曲管

サイズ:100~300

片落ち管

片落ち管

サイズ:75×50-J~300×250

フランジ短管

フランジ短管

サイズ:50-J~300

Y形分岐管(同径、異径)

Y形分岐管(同径、異径)

同径 サイズ:50-J~300
異径 サイズ:75×50-J~300×250

Y形支管

Y形支管

サイズ:100×75~300×75

キャップ

キャップ

サイズ:50-J~300

異種管継手

異種管継手

サイズ:50-J
